產品介紹

       多功能水洗砂系列設備作為洛陽隆中重工的代表性設備，我們一直致力于對設備進行不斷地創新及升級！篩沙水洗一體機就是我們經過結合客戶的實際需求，經過了多次實踐研發而成的新型多功能洗砂設備。該設備結合了滾筒篩、洗砂機、旋流器、脫水篩于一體，使的一臺設備同時具備了篩分、水洗、脫水、回收等功能，節能環保！

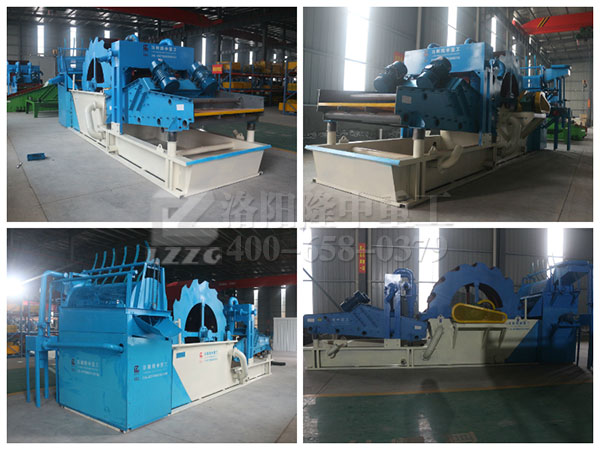

上圖：篩洗一體機

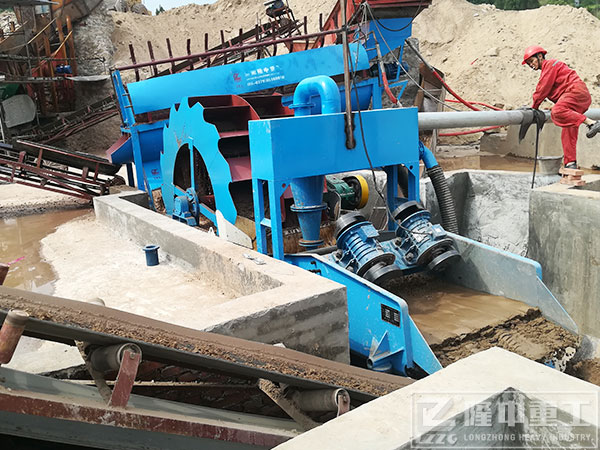

上圖：設備使用現場


適用范圍

       礦山、骨料加工、打樁泥漿、河道清淤處理、城市建筑垃圾焚燒處理、陶瓷原料加工、硅砂生產加工、各種金屬礦尾礦處理等眾多行業。

結構組成

       滾筒洗砂機，洗砂輪、儲水槽、抽水槽、反水裝置、分離回收裝置、脫水裝置、減速機、水泵、電機

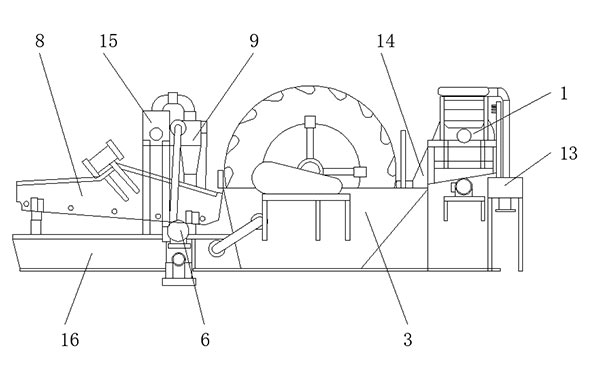

篩洗一體機正視示意圖

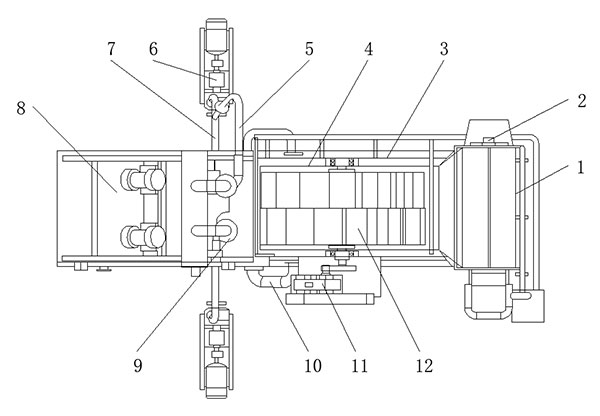

篩洗一體機俯視示意圖

       圖中：1、滾筒篩洗機本體，2、滾筒篩洗機清洗箱，3、輪式洗砂機本體，4、輪式洗砂機清洗箱，5、水管，6、渣漿泵，7、進水管，8、振動篩，9、旋流器，10、連通管，11、驅動電機，12、輪斗，13、蓄水箱，14、溜槽，15、回收水箱，16、落水箱。

工作原理

       客戶前期處理過的物料進入滾筒洗砂裝置，在滾筒裝置中經過篩分后形成兩種粒度不同的物料滾筒中合格的物料直接經輸送帶運走，篩下物料進入中段儲水槽中，經洗砂輪清洗篩分之后合格物料進入后端脫水裝置中進行脫水處理。儲水槽中溢流部分廢水(包含少量洗沙輪未撈起的合格物料，廢水，雜質)進入后端抽水槽中，經高壓水泵打進分離回收裝置，進過離心濃縮之后合格物料打到脫水裝置上面進行脫水處理。廢水、雜質經分離回收裝置進入返水箱排出。

產品優勢

       該篩洗一體機，采用滾筒篩洗機和輪式洗砂機配合振動篩設置，形成整體結構，多級篩分和清洗結合在一起，易于生產加工，生產周期短，占地面積小，處理能力大，能夠更好的進行篩分和清洗，促進篩洗行業的發展。

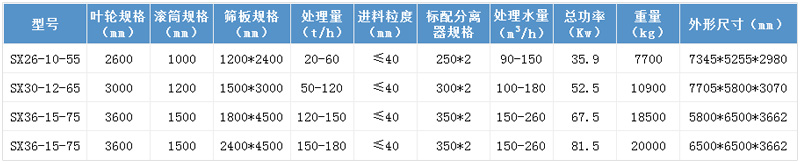

設備參數


點擊圖片查看相應產品詳情
